Hx diagram: Tajný klíč k dokonalé klimatizaci a úspoře energie

Hx diagram: Klíč k efektivnímu návrhu a analýze klimatizačních systémů

Úvod: Co je hx diagram a proč je důležitý

Hx diagram, známý také jako Mollierův diagram, je grafický nástroj neocenitelný pro inženýry a techniky pracující s klimatizačními a chladicími systémy. Tento diagram vizuálně znázorňuje vztah mezi enthalpií (h) a měrnou vlhkostí (x) vzduchu, což umožňuje přesnou analýzu a návrh systémů úpravy vzduchu. Hx diagram je klíčový pro pochopení a optimalizaci procesů, jako je chlazení, ohřev, vlhčení a odvlhčování vzduchu v různých aplikacích.

Základní principy hx diagramu

Hx diagram je založen na termodynamických zákonech a představuje komplexní vztahy mezi různými vlastnostmi vlhkého vzduchu. Tento nástroj umožňuje inženýrům vizualizovat a analyzovat změny stavu vzduchu během různých procesů úpravy.

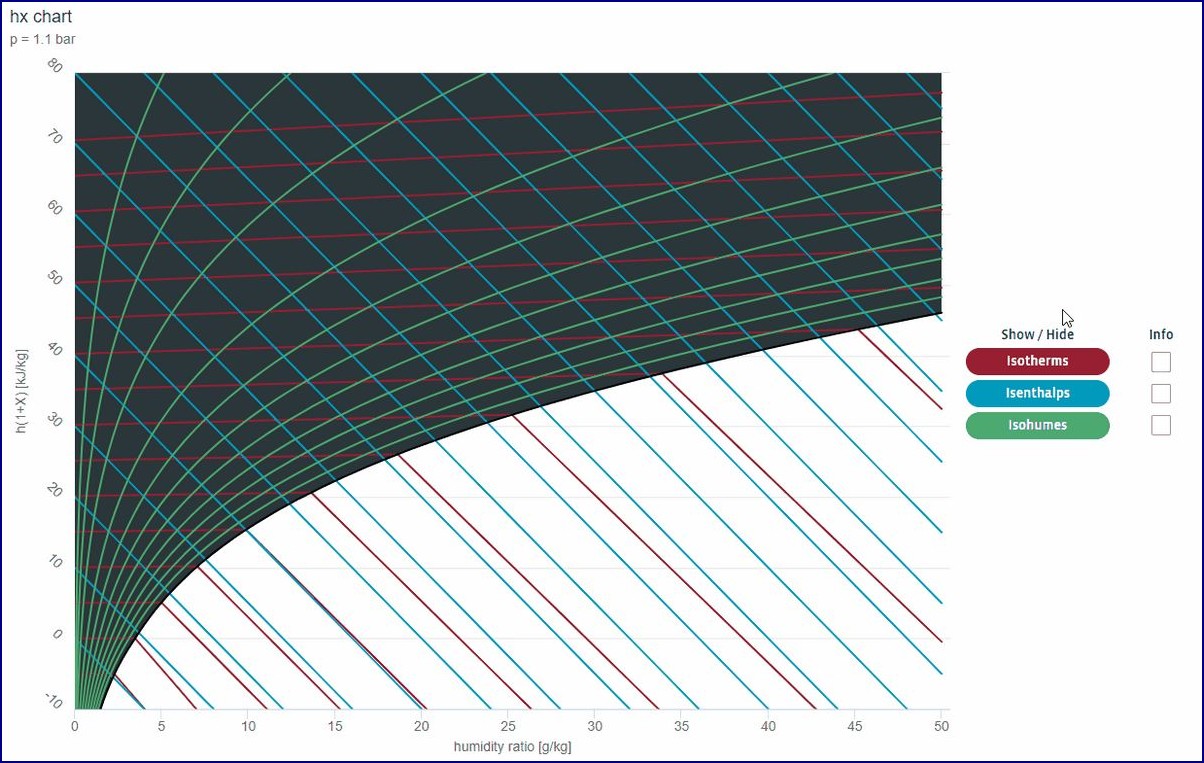

Osy a křivky v hx diagramu

Hx diagram se skládá z několika klíčových os a křivek, které poskytují komplexní pohled na vlastnosti vzduchu:

  • Osa x (horizontální): Představuje měrnou vlhkost vzduchu
  • Osa y (vertikální): Znázorňuje entalpii vzduchu
  • Křivky konstantní relativní vlhkosti
  • Křivky konstantní teploty (izotermy)
  • Křivky konstantního měrného objemu
  • Křivka nasycení (100% relativní vlhkost)

Veličiny zobrazené v hx diagramu

Hx diagram: Tajný klíč k dokonalé klimatizaci a úspoře energie

Hx diagram umožňuje odečítat a analyzovat řadu důležitých veličin souvisejících s vlastnostmi vzduchu. Tyto veličiny jsou klíčové pro návrh a optimalizaci klimatizačních systémů.

VeličinaJednotkaVýznam
Entalpie kJ/kg Celkový energetický obsah vzduchu
Měrná vlhkost g/kg Množství vodní páry ve vzduchu
Teplota °C Teplota suchého teploměru
Relativní vlhkost % Poměr aktuálního množství vodní páry k maximálnímu možnému množství při dané teplotě
Rosný bod °C Teplota, při které začíná kondenzace vodní páry
Měrný objem m³/kg Objem vzduchu na jednotku hmotnosti

Jak číst a interpretovat hx diagram

Správná interpretace hx diagramu je zásadní pro efektivní návrh a analýzu klimatizačních systémů. Pochopení vztahů mezi různými veličinami umožňuje inženýrům přesně předvídat chování vzduchu při různých procesech úpravy.

Klíčové body a oblasti v hx diagramu

Pro efektivní využití hx diagramu je důležité rozpoznat a porozumět jeho klíčovým bodům a oblastem:

  • Bod nasycení: Místo, kde se vzduch nachází při 100% relativní vlhkosti
  • Oblast přehřátí: Prostor nad křivkou nasycení
  • Oblast podchlazení: Prostor pod křivkou nasycení
  • Izotermy: Křivky konstantní teploty
  • Izohygrály: Křivky konstantní relativní vlhkosti

Praktické příklady interpretace

  1. Proces chlazení: Na hx diagramu se zobrazuje jako pohyb dolů a doleva, což indikuje snížení teploty a měrné vlhkosti.
  2. Ohřev vzduchu: Znázorňuje se jako pohyb vzhůru a mírně doprava, ukazující zvýšení teploty při zachování měrné vlhkosti.
  3. Odvlhčování: Projevuje se jako pohyb dolů a výrazně doleva, což značí snížení měrné vlhkosti i teploty.
Hx diagram: Tajný klíč k dokonalé klimatizaci a úspoře energie

Využití hx diagramu v praxi

Hx diagram nachází široké uplatnění v různých oblastech techniky, od návrhu klimatizačních systémů pro budovy až po optimalizaci průmyslových procesů. Jeho všestrannost z něj činí nepostradatelný nástroj pro inženýry a techniky v oboru HVAC (vytápění, větrání a klimatizace).

Návrh klimatizačních systémů

Při návrhu klimatizačních systémů se hx diagram používá k určení optimálních parametrů pro dosažení požadovaného stavu vzduchu. Postup návrhu obvykle zahrnuje následující kroky:

  1. Stanovení požadovaných vnitřních podmínek (teplota, vlhkost)
  2. Analýza venkovních klimatických podmínek
  3. Výpočet tepelné zátěže prostoru
  4. Určení potřebného průtoku vzduchu
  5. Návrh procesu úpravy vzduchu (chlazení, ohřev, vlhčení, odvlhčování)
  6. Optimalizace energetické účinnosti systému

Optimalizace energetické účinnosti

Hx diagram je klíčovým nástrojem pro zvyšování energetické účinnosti klimatizačních systémů. Umožňuje inženýrům:

  • Analyzovat energetickou náročnost různých procesů úpravy vzduchu
  • Identifikovat potenciál pro rekuperaci tepla
  • Optimalizovat nastavení systému pro minimalizaci spotřeby energie
  • Vyhodnotit účinnost různých strategií řízení vlhkosti
  • Navrhnout efektivní systémy pro free cooling a evaporační chlazení
Hx diagram: Tajný klíč k dokonalé klimatizaci a úspoře energie

Moderní nástroje pro práci s hx diagramem

S rozvojem technologií se vývoj nástrojů pro práci s hx diagramem posunul od tradičních papírových verzí k sofistikovaným digitálním řešením. Tato evoluce umožňuje inženýrům provádět komplexnější analýzy a optimalizace s vyšší přesností a efektivitou.

Softwarové aplikace pro hx diagramy

  • ASHRAE Psychrometric Analysis: Komplexní nástroj pro analýzu psychrometrických procesů
  • CoolProp: Open-source knihovna pro výpočet termodynamických vlastností
  • Daikin Psychrometrics: Uživatelsky přívětivá aplikace pro HVAC inženýry
  • PsychroApp: Mobilní aplikace pro rychlé výpočty a analýzy v terénu

Online kalkulátory a interaktivní diagramy

Moderní technologie umožňují přístup k hx diagramům a souvisejícím nástrojům online, což zvyšuje jejich dostupnost a použitelnost:

  • Interaktivní hx diagramy s možností dynamické manipulace
  • Online kalkulátory pro rychlé výpočty psychrometrických vlastností
  • Cloudové platformy pro sdílení a spolupráci na projektech
  • Webové aplikace integrující hx diagramy s dalšími nástroji pro návrh HVAC systémů

Závěr: Budoucnost hx diagramu v éře smart technologií

Hx diagram zůstává i v době pokročilých technologií nenahraditelným nástrojem pro analýzu a návrh klimatizačních systémů. S rostoucím důrazem na energetickou účinnost a komfort vnitřního prostředí se jeho význam ještě zvyšuje. Integrace hx diagramu do smart technologií, jako jsou systémy budov řízené umělou inteligencí nebo IoT senzory, otevírá nové možnosti pro optimalizaci v reálném čase a prediktivní údržbu. Budoucnost hx diagramu leží v jeho adaptaci na tyto nové technologie, což umožní ještě přesnější a efektivnější návrh a provoz klimatizačních systémů v éře chytrých budov a průmyslu 4.0.
