Solenoidový ventil: Nepostradatelný pomocník v moderních systémech

Úvod: Co je solenoidový ventil a jak funguje

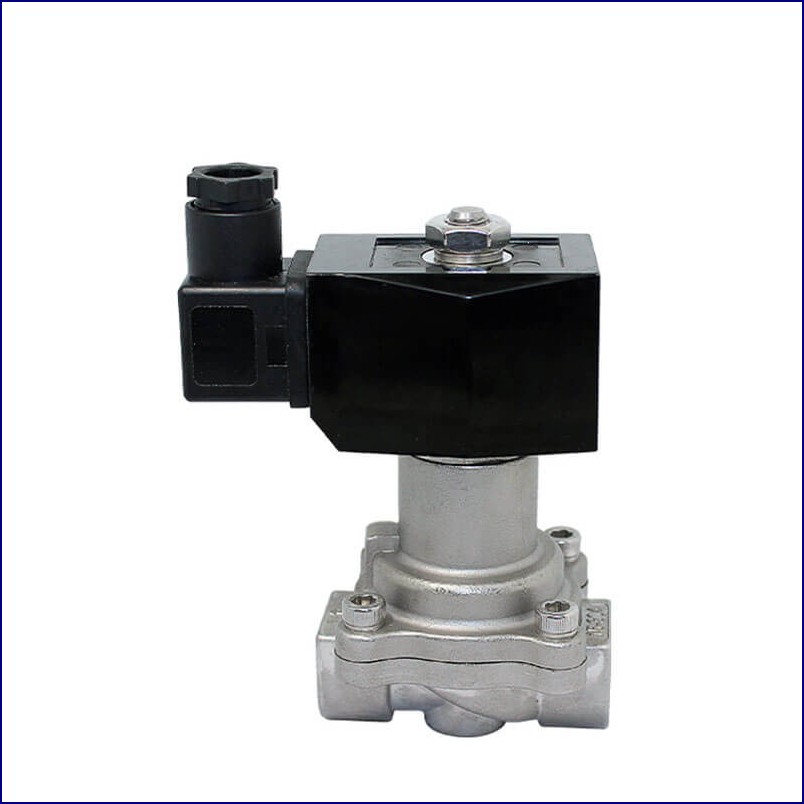

Solenoidový ventil je elektromechanické zařízení, které hraje klíčovou roli v řízení průtoku kapalin a plynů v různých systémech. Tento typ ventilu využívá elektromagnetismus k ovládání mechanického otevírání a zavírání, což umožňuje přesnou regulaci toku média. Solenoidové ventily jsou široce využívány v průmyslu, domácnostech i komerčních aplikacích díky své spolehlivosti, rychlosti reakce a snadnému ovládání.

Typy solenoidových ventilů a jejich použití

Solenoidové ventily se vyrábějí v několika různých konfiguracích, aby vyhověly širokému spektru aplikací. Zde jsou hlavní typy:

• Dvoucestné solenoidové ventily: Nejběžnější typ, který má jeden vstup a jeden výstup. Používají se pro jednoduché aplikace zapnuto/vypnuto.
• Třícestné solenoidové ventily: Mají tři porty a používají se pro přepínání mezi dvěma různými cestami průtoku nebo pro míchání dvou různých médií.
• Čtyřcestné solenoidové ventily: Komplexnější ventily s čtyřmi porty, často používané v hydraulických a pneumatických systémech pro změnu směru toku.

Každý z těchto typů má své specifické využití a výhody, které je předurčují pro různé aplikace v závislosti na požadavcích systému.

Hlavní komponenty solenoidového ventilu

Solenoidový ventil se skládá z několika klíčových komponentů, které společně umožňují jeho funkci:

Cívka (solenoid)

Cívka je elektromagnetická část ventilu. Když jí prochází elektrický proud, vytváří magnetické pole, které aktivuje mechanismus ventilu.

Jádro (kotva)

Jádro je pohyblivá část ventilu, která reaguje na magnetické pole vytvářené cívkou. Pohyb jádra otevírá nebo zavírá průchod pro médium.

Pružina

Pružina zajišťuje návrat jádra do výchozí pozice, když je elektrický proud přerušen, což umožňuje ventilu zůstat v požadovaném stavu (normálně otevřený nebo normálně zavřený).

Tělo ventilu

Tělo ventilu obsahuje všechny ostatní komponenty a poskytuje kanály pro průtok média. Je navrženo tak, aby odolávalo tlaku a teplotě protékajícího média.

Princip fungování solenoidového ventilu

Fungování solenoidového ventilu je založeno na jednoduchém, ale účinném principu elektromagnetismu:

1. Když je na cívku přivedeno napětí, vytvoří se magnetické pole.
2. Toto magnetické pole přitáhne jádro (kotvu) směrem k cívce.
3. Pohyb jádra otevře nebo zavře průchod pro médium, v závislosti na konstrukci ventilu.
4. Když je napětí odpojeno, pružina vrátí jádro do původní pozice, čímž se ventil vrátí do výchozího stavu.

Tento proces může být velmi rychlý, což umožňuje přesné ovládání průtoku média.

Výhody a nevýhody solenoidových ventilů

VýhodyNevýhody

Rychlá reakce	Omezení velikosti a průtoku
Snadné ovládání	Možnost přehřátí při dlouhodobém provozu
Vysoká spolehlivost	Citlivost na nečistoty v médiu
Nízká spotřeba energie	Potenciální hlučnost při přepínání
Možnost dálkového ovládání	Omezená životnost pohyblivých částí
Kompaktní design	Vyšší pořizovací náklady oproti manuálním ventilům

Aplikace solenoidových ventilů v průmyslu a domácnosti

Solenoidové ventily nacházejí uplatnění v široké škále aplikací:

Automobilový průmysl

V automobilech se používají pro řízení různých systémů, včetně brzdových systémů, klimatizace a vstřikování paliva.

Vytápěcí a chladicí systémy

Regulují tok chladiva nebo topného média v klimatizačních jednotkách, ledničkách a průmyslových chladicích systémech.

Zavlažovací systémy

Řídí distribuci vody v automatických zavlažovacích systémech pro zahrady a zemědělství.

Průmyslová automatizace

Hrají klíčovou roli v řízení pneumatických a hydraulických systémů v továrnách a výrobních linkách.

Jak vybrat správný solenoidový ventil

Při výběru solenoidového ventilu je třeba zvážit několik klíčových faktorů:

1. Typ média: Ujistěte se, že materiály ventilu jsou kompatibilní s protékajícím médiem.
2. Provozní tlak a teplota: Ventil musí být schopen odolat maximálnímu tlaku a teplotě v systému.
3. Požadovaný průtok: Zvolte ventil s odpovídající kapacitou průtoku pro vaši aplikaci.
4. Elektrické specifikace: Ověřte, že napětí a frekvence odpovídají vašemu elektrickému systému.
5. Typ ventilu: Vyberte mezi normálně otevřeným, normálně zavřeným nebo univerzálním ventilem podle potřeb vaší aplikace.

Údržba a řešení problémů solenoidových ventilů

Pravidelná kontrola a čištění

• Pravidelně kontrolujte ventil na známky opotřebení nebo poškození.
• Čistěte vnitřní části ventilu od usazenin a nečistot, které mohou ovlivnit jeho funkci.

Řešení problémů s netěsností

• Zkontrolujte těsnění a O-kroužky na známky opotřebení nebo poškození.
• Ujistěte se, že všechny spoje jsou správně utažené.
• V případě přetrvávající netěsnosti zvažte výměnu těsnění nebo celého ventilu.

Výměna opotřebovaných součástí

• Pravidelně vyměňujte opotřebované části, jako jsou těsnění a pružiny, abyste předešli selhání ventilu.
• Při výměně součástí vždy používejte originální díly doporučené výrobcem.

Budoucnost solenoidových ventilů

Budoucnost solenoidových ventilů je spojena s několika klíčovými trendy:

• Inteligentní ventily: Integrace senzorů a IoT technologií pro lepší monitorování a řízení.
• Energetická účinnost: Vývoj ventilů s nižší spotřebou energie a vyšší účinností.
• Miniaturizace: Trend směřující k menším a lehčím ventilům pro použití v kompaktních zařízeních.
• Nové materiály: Využití pokročilých materiálů pro zvýšení odolnosti a životnosti ventilů.

Závěr

Solenoidové ventily jsou nepostradatelnou součástí mnoha moderních systémů díky své spolehlivosti, rychlosti a snadnému ovládání. Od průmyslových aplikací až po domácí spotřebiče, tyto ventily hrají klíčovou roli v řízení toku kapalin a plynů. S pokračujícím technologickým vývojem můžeme očekávat, že solenoidové ventily budou i nadále evolučně vyvíjet, nabízet vyšší účinnost, lepší integraci a širší spektrum aplikací. Porozumění principům fungování, správný výběr a údržba solenoidových ventilů jsou klíčové pro zajištění optimálního výkonu a dlouhé životnosti těchto důležitých komponent v různých systémech.
