PT1000 tabulka: Kompletní přehled pro přesné měření teploty
Úvod: Co je PT1000 a jeho využití v teplotních čidlech
PT1000 je vysoce přesný teplotní senzor používaný v široké škále aplikací pro měření teploty. Název "PT1000" odkazuje na platinový odporový teploměr (RTD – Resistance Temperature Detector) s nominálním odporem 1000 ohmů při 0 °C. PT1000 tabulka je klíčovým nástrojem pro převod naměřeného odporu na přesnou teplotu, což je zásadní pro spolehlivé měření v různých průmyslových a vědeckých odvětvích.
PT1000 tabulka: Základní principy a charakteristiky
PT1000 senzory fungují na principu změny elektrického odporu platiny v závislosti na teplotě. Tato závislost je téměř lineární, ale pro dosažení nejvyšší přesnosti je nutné použít PT1000 tabulku. Tabulka poskytuje detailní vztah mezi odporem senzoru a odpovídající teplotou, což umožňuje přesné měření v širokém teplotním rozsahu, typicky od -200 °C do 850 °C.
Struktura a materiály PT1000 senzorů
PT1000 senzory jsou konstruovány s důrazem na stabilitu a přesnost. Klíčové komponenty zahrnují:
- Platinový drát nebo film: Hlavní snímací element
- Keramický substrát: Poskytuje mechanickou podporu
- Ochranné pouzdro: Chrání senzor před vnějšími vlivy
- Připojovací vodiče: Pro elektrické připojení k měřicímu zařízení
Teplotní koeficient odporu PT1000
Teplotní koeficient odporu (TCR) je klíčovým parametrem PT1000 senzorů. Pro PT1000 je standardní hodnota TCR 0,00385 Ω/Ω/°C. Tato hodnota znamená, že odpor senzoru se zvýší o 0,385 % za každý stupeň Celsia nárůstu teploty. Přesná znalost TCR je kritická pro interpretaci dat z PT1000 tabulky a přesné měření teploty.
Jak číst a používat PT1000 tabulku
PT1000 tabulka je základním nástrojem pro převod naměřeného odporu na teplotu. Efektivní využití této tabulky vyžaduje pochopení její struktury a způsobu interpretace dat.
Interpretace hodnot v PT1000 tabulce
Typická PT1000 tabulka obsahuje následující sloupce:
| -50 | 803.06 | 3.35 |
| 0 | 1000.00 | 3.85 |
| 50 | 1194.70 | 3.95 |
| 100 | 1385.05 | 4.04 |
- Teplota (°C): Referenční teplotní body
- Odpor (Ω): Odpovídající hodnota odporu při dané teplotě
- Změna odporu (Ω/°C): Rychlost změny odporu v okolí daného teplotního bodu
Interpolace hodnot mezi teplotními body
Pro teploty mezi referenčními body v tabulce je nutné provést interpolaci. Lineární interpolace je často dostatečná pro většinu aplikací:
R(T) = R1 + (T – T1) * (R2 – R1) / (T2 – T1)
Kde:
- R(T) je hledaný odpor při teplotě T
- R1 a R2 jsou odpory při nejbližších tabulkových teplotách T1 a T2
Praktické využití PT1000 tabulky v různých odvětvích
PT1000 senzory a jejich tabulky nacházejí uplatnění v širokém spektru aplikací díky své přesnosti a spolehlivosti.
Průmyslové aplikace
- Procesní technika a řízení
- Potravinářský průmysl
- Farmaceutická výroba
- Automobilový průmysl
- Letectví a kosmonautika
Domácí a komerční využití
PT1000 senzory se stále častěji objevují i v běžném životě a komerčních aplikacích:
- Chytré termostaty pro domácnosti
- Přesné kuchyňské teploměry
- Klimatizační systémy v komerčních budovách
- Systémy řízení teploty ve sklenících a zahradnictví
Výhody a nevýhody PT1000 oproti jiným teplotním senzorům
PT1000 senzory mají své specifické vlastnosti, které je odlišují od ostatních typů teplotních čidel.
PT1000 vs. PT100: Klíčové rozdíly
- Citlivost: PT1000 má 10krát vyšší citlivost než PT100
- Přesnost: PT1000 obvykle poskytuje vyšší přesnost měření
- Odpor vodičů: PT1000 je méně citlivý na odpor připojovacích vodičů
- Cena: PT1000 bývá dražší než PT100

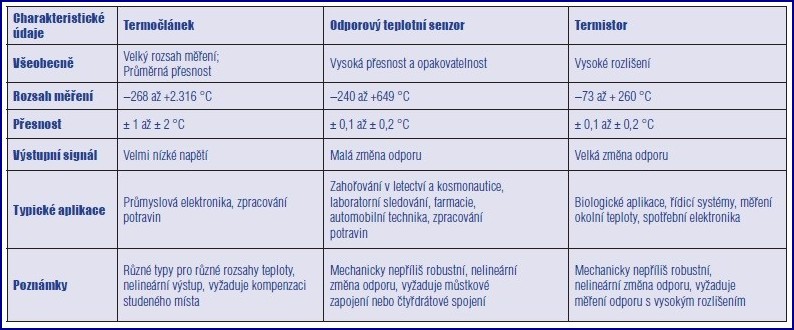

PT1000 vs. termočlánky a termistory
| Přesnost | Vysoká | Střední | Střední až vysoká |
| Linearita | Téměř lineární | Nelineární | Vysoce nelineární |
| Teplotní rozsah | -200 °C až 850 °C | -270 °C až 1800 °C | -55 °C až 150 °C |
| Stabilita | Vynikající | Dobrá | Střední |
| Cena | Vysoká | Nízká | Nízká až střední |
Tipy pro přesné měření s využitím PT1000 tabulky
Pro maximalizaci přesnosti měření s PT1000 senzory je důležité dodržovat správné postupy a být si vědom možných zdrojů chyb.
Kalibrace a údržba PT1000 senzorů
- Proveďte počáteční kalibraci senzoru při známých teplotních bodech
- Pravidelně ověřujte kalibraci pomocí referenčních teploměrů
- Čistěte senzor podle doporučení výrobce
- Kontrolujte integritu připojovacích vodičů
- Dokumentujte všechny kalibrační a údržbové činnosti
Eliminace chyb měření
- Samoohřev: Minimalizujte měřicí proud pro snížení efektu samoohřevu
- Odpor vodičů: Použijte 3 nebo 4vodičové zapojení pro kompenzaci odporu vodičů
- Elektromagnetické rušení: Zajistěte správné stínění senzoru a kabeláže
- Teplotní drift: Kompenzujte teplotní drift měřicího zařízení
- Mechanické namáhání: Chraňte senzor před nadměrným mechanickým namáháním
Budoucnost PT1000 senzorů a tabulek
Technologie teplotních senzorů neustále pokračuje ve vývoji, což ovlivňuje i budoucnost PT1000 senzorů a jejich tabulek.
Digitalizace a automatizace měření
Moderní přístupy k práci s PT1000 senzory zahrnují:
- Integrované A/D převodníky přímo v senzoru
- Chytré senzory s vestavěnými mikrokontorlery pro zpracování dat
- Bezdrátové přenosy dat pro vzdálené monitorování
- Cloudové platformy pro sběr a analýzu teplotních dat
Nové materiály a technologie výroby
Vývoj v oblasti materiálů a výrobních procesů PT1000 senzorů se zaměřuje na:
- Nanomateriály pro zvýšení citlivosti a stability
- 3D tiskové technologie pro výrobu komplexních senzorových struktur
- Flexibilní substrátové materiály pro aplikace v nositelné elektronice
- Biokompatibilní pouzdření pro medicínské aplikace
Závěr
PT1000 tabulka je nezbytným nástrojem pro přesné měření teploty v široké škále aplikací. Její efektivní využití vyžaduje pochopení principů fungování PT1000 senzorů, správnou interpretaci tabulkových hodnot a aplikaci vhodných technik interpolace. S rostoucími nároky na přesnost a spolehlivost měření teploty v průmyslu, vědě i běžném životě, zůstává PT1000 tabulka klíčovým zdrojem informací pro profesionály i nadšence v oblasti teplotního měření. Pokračující vývoj v oblasti materiálů, výrobních technologií a digitalizace dále rozšiřuje možnosti využití PT1000 senzorů a zvyšuje přesnost a spolehlivost měření teploty.
