Instalační zóny: Klíč k bezpečné a efektivní elektroinstalaci
Úvod do instalačních zón
Instalační zóny jsou základním prvkem moderní elektroinstalace, který zajišťuje bezpečnost a efektivitu při rozvádění elektrických rozvodů v budovách. Tyto přesně definované oblasti v interiéru slouží jako vodítko pro umístění elektrických vedení, zásuvek a vypínačů. Správné využití instalačních zón nejen zvyšuje bezpečnost elektroinstalace, ale také usnadňuje budoucí údržbu a modernizaci elektrických systémů.
Co jsou instalační zóny a proč jsou důležité
Instalační zóny představují standardizované oblasti v místnostech, kde je doporučeno vést elektrické rozvody a umisťovat elektrická zařízení. Jejich hlavním účelem je zajistit systematický a předvídatelný způsob vedení elektroinstalace, což přináší řadu výhod:
- Zvýšená bezpečnost při instalaci a údržbě
- Snadnější orientace při rekonstrukcích a opravách
- Minimalizace rizika náhodného poškození vedení při vrtání do stěn
- Esteticky čistší vzhled interiéru díky jednotnému umístění zásuvek a vypínačů
Historie a vývoj konceptu instalačních zón
Koncept instalačních zón se vyvíjel postupně s rozvojem elektroinstalačních technologií a bezpečnostních standardů. V počátcích elektroinstalací v budovách neexistovala jasná pravidla pro vedení rozvodů. S rostoucím využíváním elektrické energie v domácnostech a komerčních prostorech se ukázala potřeba systematizace.
V 60. letech 20. století se začaly formovat první standardy pro instalační zóny v Evropě. Česká republika přijala tyto normy v 90. letech a postupně je aktualizovala v souladu s mezinárodními trendy. Dnešní podoba instalačních zón reflektuje desetiletí zkušeností a vývoje v oblasti elektrotechniky a stavebnictví.
Typy instalačních zón v domácnosti
Instalační zóny se dělí na několik typů podle jejich orientace a umístění v prostoru. Každý typ má své specifické využití a rozměry, které je třeba při plánování elektroinstalace respektovat.
| Vodorovná horní | 150-450 mm pod stropem | Vedení hlavních rozvodů, osvětlení |
| Vodorovná dolní | 150-450 mm nad podlahou | Zásuvky, datové rozvody |
| Vodorovná střední | 900-1200 mm nad podlahou | Vypínače, termostaty |
| Svislá | 100-300 mm od rohu místnosti | Stoupací vedení, spojení zón |
| Speciální (kuchyně, koupelny) | Dle specifických norem | Spotřebiče, ochrana před vodou |

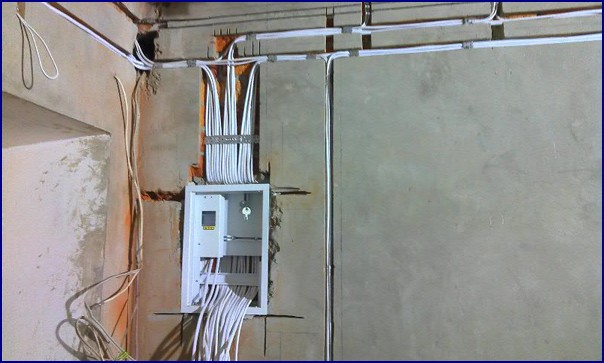

Vodorovné instalační zóny
Vodorovné zóny jsou nejčastěji využívané pro vedení hlavních rozvodů a umístění zásuvek a vypínačů. Dělí se na tři hlavní oblasti:
- Horní zóna (150-450 mm pod stropem): Ideální pro hlavní rozvody a připojení stropních svítidel.
- Střední zóna (900-1200 mm nad podlahou): Vhodná pro vypínače, termostaty a ovládací prvky.
- Dolní zóna (150-450 mm nad podlahou): Využívá se především pro zásuvky a datové rozvody.
Svislé instalační zóny
Svislé zóny slouží především k propojení vodorovných zón a vedení stoupacích rozvodů. Jejich šířka je typicky 100-300 mm a umisťují se v blízkosti rohů místností, oken a dveří. Tyto zóny jsou klíčové pro vytvoření kompletní sítě rozvodů v celém objektu.
Speciální instalační zóny
V některých místnostech, jako jsou kuchyně a koupelny, platí speciální pravidla pro instalační zóny. Tato pravidla zohledňují přítomnost vody a specifické požadavky na umístění spotřebičů. Například v koupelnách se definují bezpečnostní zóny kolem van a sprchových koutů, kde je omezeno nebo zcela zakázáno umisťování elektrických zařízení.
Praktické využití instalačních zón
Správné využití instalačních zón je klíčové pro bezpečnou a efektivní elektroinstalaci. Při plánování je třeba postupovat systematicky:
- Identifikace potřeb: Určete, jaké elektrické zařízení a rozvody budete v místnosti potřebovat.
- Náčrt rozložení: Vytvořte schéma místnosti s vyznačením instalačních zón.
- Umístění zařízení: Naplánujte umístění zásuvek, vypínačů a dalších prvků v rámci zón.
- Trasování vedení: Navrhněte trasy kabelů v souladu s instalačními zónami.
- Konzultace s odborníkem: Ověřte svůj plán s kvalifikovaným elektrikářem.
- Realizace: Proveďte instalaci nebo ji svěřte profesionálům.
Plánování elektroinstalace s ohledem na zóny
Při plánování elektroinstalace s využitím instalačních zón je důležité:
- Zohlednit budoucí potřeby a možné změny v uspořádání místnosti
- Dbát na dostatečný počet a vhodné rozmístění zásuvek a vypínačů
- Respektovat bezpečnostní vzdálenosti od zdrojů vody a tepla
- Využívat moderní technologie, jako jsou modulární systémy, které usnadňují budoucí úpravy
Běžné chyby při práci s instalačními zónami
Vyvarujte se těchto častých chyb:
- Ignorování instalačních zón při umisťování zásuvek a vypínačů
- Nedostatečné plánování vedení pro budoucí rozšíření
- Překračování maximálních povolených délek vedení v zónách
- Nerespektování speciálních požadavků pro vlhké prostory
Bezpečnostní aspekty instalačních zón
Dodržování instalačních zón významně přispívá k celkové bezpečnosti elektroinstalace. Klíčová bezpečnostní pravidla zahrnují:
- Vždy dodržovat předepsané rozměry a umístění zón
- Používat vhodné materiály a komponenty schválené pro daný typ instalace
- Zajistit správné uzemnění a jištění obvodů
- Pravidelně kontrolovat a udržovat elektroinstalaci
Normy a předpisy související s instalačními zónami
V České republice se elektroinstalace řídí několika klíčovými normami:
- ČSN 33 2130 – Elektrické instalace nízkého napětí – Vnitřní elektrické rozvody
- ČSN 33 2000-7-701 – Elektrické instalace nízkého napětí – Prostory s vanou nebo sprchou
- ČSN EN 60364 – Elektrické instalace nízkého napětí (řada norem)
Tyto normy definují přesné požadavky na instalační zóny, bezpečnostní opatření a technické parametry elektroinstalace.
Moderní trendy v instalačních zónách
S rozvojem technologií se mění i přístup k instalačním zónám. Moderní trendy zahrnují:
- Integraci datových a silových rozvodů do společných zón
- Využívání bezdrátových technologií pro ovládání osvětlení a spotřebičů
- Implementaci flexibilních systémů umožňujících snadnou rekonfiguraci
Chytré domácnosti a jejich vliv na instalační zóny
Koncept chytré domácnosti přináší nové výzvy pro tradiční pojetí instalačních zón:
- Potřeba integrace senzorů a ovládacích prvků do stávajících zón
- Rozšíření datových rozvodů pro podporu IoT zařízení
- Využití Power over Ethernet (PoE) technologie pro napájení a komunikaci
Tyto trendy vyžadují pečlivé plánování a často i rozšíření tradičních instalačních zón o nové prvky.
Závěr
Instalační zóny jsou neodmyslitelnou součástí moderní elektroinstalace. Jejich správné využití zajišťuje bezpečnost, přehlednost a flexibilitu elektrických rozvodů v budovách. S rostoucími nároky na inteligentní řízení domácností a komerčních prostor se význam instalačních zón dále zvyšuje. Dodržování standardů a sledování nových trendů v této oblasti je klíčové pro vytvoření bezpečného, efektivního a do budoucna připraveného elektrického systému.
