DSP dokumentace: Komplexní průvodce pro stavební projekty

Úvod: Co je DSP dokumentace a proč je důležitá

DSP dokumentace, neboli dokumentace pro stavební povolení, je klíčovým prvkem v procesu realizace stavebních projektů. Tato obsáhlá technická dokumentace slouží jako podklad pro získání stavebního povolení a zároveň jako závazný dokument pro realizaci stavby. DSP dokumentace detailně popisuje navrhovanou stavbu, její technické řešení, umístění a vliv na okolí. Její důkladné zpracování je zásadní pro hladký průběh stavebního řízení a následnou bezproblémovou realizaci projektu.

Základní prvky DSP dokumentace

DSP dokumentace se skládá z několika klíčových částí, které společně tvoří komplexní obraz navrhované stavby. Každá z těchto částí má svůj specifický účel a význam v celkovém kontextu dokumentace. Pojďme se podívat na tři hlavní složky DSP dokumentace.

Technická zpráva

Technická zpráva je textová část DSP dokumentace, která poskytuje detailní popis všech aspektů navrhované stavby. Její struktura typicky zahrnuje:

• Identifikační údaje stavby a investora
• Základní charakteristiku stavby a její účel
• Popis architektonického a stavebně-technického řešení
• Technické a konstrukční řešení objektu
• Napojení na dopravní a technickou infrastrukturu
• Vliv stavby na životní prostředí a řešení jeho ochrany
• Způsob zajištění bezpečnosti a ochrany zdraví při práci

Význam technické zprávy spočívá v tom, že poskytuje ucelený textový popis projektu, který doplňuje a vysvětluje informace obsažené ve výkresové části.

Výkresová dokumentace

Výkresová dokumentace je vizuální reprezentací navrhované stavby a zahrnuje různé typy výkresů, které společně poskytují kompletní přehled o projektu. Hlavní typy výkresů v DSP dokumentaci jsou:

1. Situační výkresy

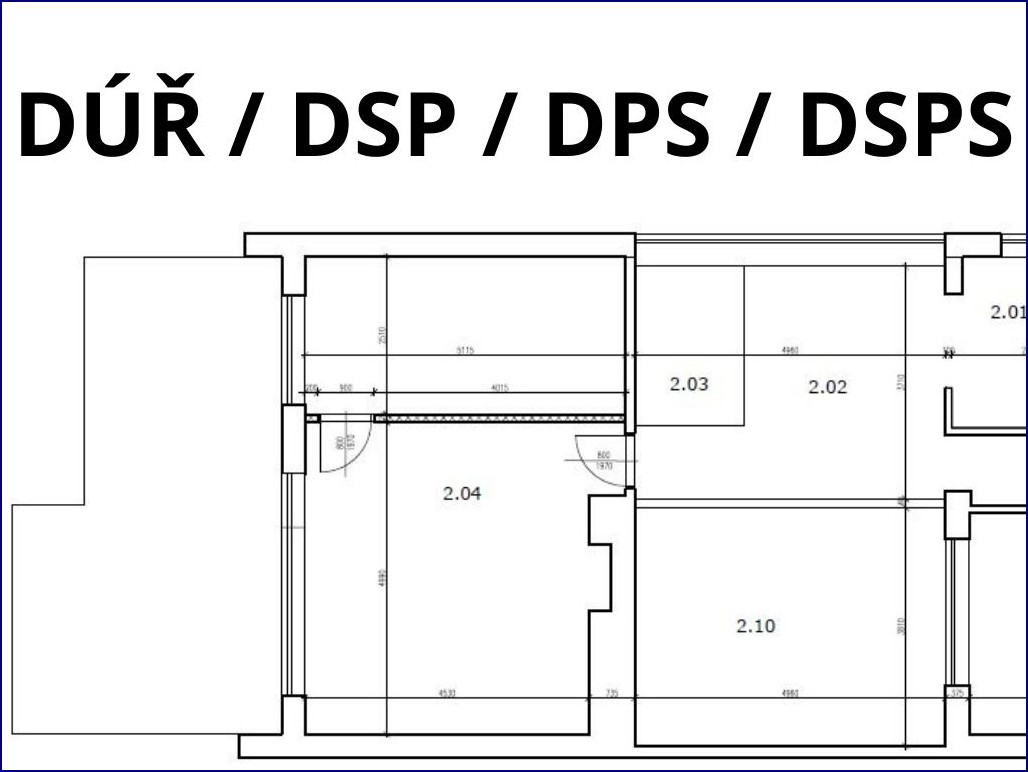

2. Půdorysy jednotlivých podlaží

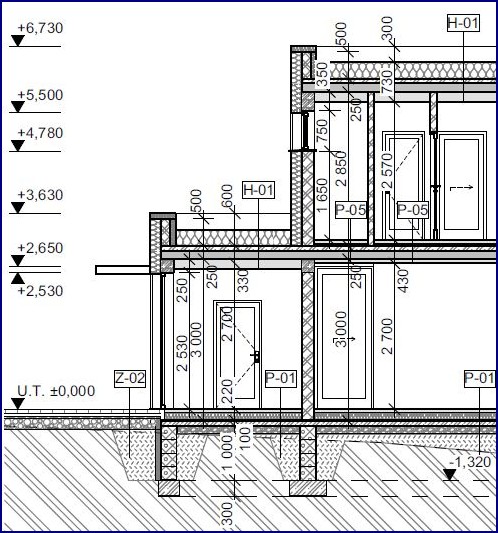

3. Řezy
4. Pohledy
5. Výkresy základů
6. Výkresy střechy
7. Výkresy technických zařízení budovy

Každý z těchto výkresů má specifické požadavky na obsah a měřítko. Například situační výkresy musí zobrazovat umístění stavby v kontextu okolí, zatímco půdorysy detailně znázorňují uspořádání vnitřních prostor.

Dokladová část

Dokladová část DSP dokumentace obsahuje všechny potřebné dokumenty a stanoviska, které jsou nezbytné pro posouzení návrhu stavby. Typicky zahrnuje:

• Stanoviska dotčených orgánů státní správy
• Vyjádření správců inženýrských sítí
• Geologický a hydrogeologický průzkum
• Radonový průzkum
• Průkaz energetické náročnosti budovy
• Požárně bezpečnostní řešení
• Hluková a rozptylová studie (pokud je vyžadována)

Důležitost dokladové části spočívá v tom, že poskytuje oficiální potvrzení o souladu projektu s právními předpisy a technickými normami.

Proces tvorby DSP dokumentace

Vytvoření kvalitní DSP dokumentace je komplexní proces, který vyžaduje odborné znalosti a pečlivý přístup. Tento proces se skládá z několika klíčových fází, které na sebe navazují a vzájemně se doplňují. Pojďme se podívat na jednotlivé kroky tohoto procesu.

Sběr podkladů a analýza projektu

První fáze tvorby DSP dokumentace zahrnuje shromáždění všech relevantních informací a podkladů pro projekt. Tato fáze je kritická pro zajištění přesnosti a úplnosti výsledné dokumentace. Mezi klíčové informace a podklady patří:

• Katastrální mapa a výpis z katastru nemovitostí
• Geodetické zaměření pozemku
• Územní plán a regulativy pro danou lokalitu
• Inženýrsko-geologický průzkum
• Požadavky investora a architektonická studie
• Vyjádření správců inženýrských sítí o existenci sítí v dané lokalitě
• Fotodokumentace stávajícího stavu

Důkladná analýza těchto podkladů umožňuje projektantovi vytvořit si komplexní obraz o projektu a identifikovat potenciální problémy či omezení.

Zpracování technické části

Po shromáždění a analýze všech potřebných podkladů následuje fáze zpracování technické části dokumentace. Tato fáze zahrnuje:

1. Vytvoření situačních výkresů
2. Návrh dispozičního řešení
3. Zpracování stavebně-konstrukčního řešení
4. Návrh technických zařízení budovy
5. Vypracování technické zprávy

Pro zpracování technické části se využívají specializované CAD (Computer-Aided Design) softwary, které umožňují přesné a efektivní vytvoření výkresové dokumentace. Mezi nejpoužívanější nástroje patří:

• AutoCAD
• ArchiCAD
• Revit
• Allplan

Tyto nástroje nejen usnadňují tvorbu výkresů, ale také umožňují snadnou koordinaci mezi jednotlivými profesemi podílejícími se na projektu.

Koordinace s dotčenými orgány

Poslední, ale neméně důležitou fází je koordinace s dotčenými orgány státní správy a správci inženýrských sítí. Tento proces zahrnuje:

• Předložení dokumentace k vyjádření dotčeným orgánům
• Konzultace s jednotlivými úřady a institucemi
• Zapracování připomínek a požadavků do dokumentace
• Získání potřebných stanovisek a vyjádření

Tato fáze je klíčová pro zajištění souladu projektu s právními předpisy a technickými normami. Správná koordinace může významně urychlit proces získání stavebního povolení.

Právní rámec a předpisy pro DSP dokumentaci

Tvorba DSP dokumentace se řídí řadou právních předpisů a technických norem. Tyto dokumenty stanovují požadavky na obsah a rozsah dokumentace, jakož i technické standardy, které musí navrhovaná stavba splňovat. Orientace v tomto právním a normativním rámci je pro zpracovatele DSP dokumentace nezbytná.

Stavební zákon a související vyhlášky

Hlavním právním předpisem upravujícím oblast stavebnictví v České republice je stavební zákon (zákon č. 183/2006 Sb.) a jeho prováděcí vyhlášky. Klíčové právní předpisy pro DSP dokumentaci zahrnují:

1. Zákon č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon)
2. Definuje základní pojmy a procesy ve stavebnictví
3. Vyhláška č. 499/2006 Sb., o dokumentaci staveb
4. Stanovuje podrobné požadavky na obsah a rozsah DSP dokumentace
5. Vyhláška č. 268/2009 Sb., o technických požadavcích na stavby
6. Určuje základní požadavky na stavby z hlediska bezpečnosti, hygieny a ochrany životního prostředí
7. Vyhláška č. 398/2009 Sb., o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb
8. Definuje požadavky na přístupnost staveb pro osoby s omezenou schopností pohybu a orientace
9. Zákon č. 360/1992 Sb., o výkonu povolání autorizovaných architektů a o výkonu povolání autorizovaných inženýrů a techniků činných ve výstavbě
10. Upravuje oprávnění k tvorbě projektové dokumentace

Technické normy a standardy

Vedle právních předpisů hrají důležitou roli při tvorbě DSP dokumentace také technické normy. Tyto normy stanovují detailní technické požadavky pro různé aspekty stavby. Mezi klíčové normy patří:

• ČSN 73 4301 – Obytné budovy
• ČSN 73 0540 – Tepelná ochrana budov
• ČSN 73 0802 – Požární bezpečnost staveb – Nevýrobní objekty
• ČSN 73 0833 – Požární bezpečnost staveb – Budovy pro bydlení a ubytování
• ČSN 73 6005 – Prostorové uspořádání sítí technického vybavení
• ČSN 73 6110 – Projektování místních komunikací

Tyto normy pokrývají široké spektrum požadavků od konstrukčních řešení přes požární bezpečnost až po energetickou náročnost budov.

Časté chyby a jak se jim vyhnout při tvorbě DSP dokumentace

Tvorba kvalitní DSP dokumentace je náročný proces, při kterém se mohou vyskytnout různé chyby. Tyto chyby mohou vést k prodloužení procesu schvalování nebo dokonce k zamítnutí žádosti o stavební povolení. Pojďme se podívat na nejčastější problémy a způsoby, jak jim předcházet.

Nedostatečná podrobnost

Jedním z nejčastějších problémů při tvorbě DSP dokumentace je nedostatečná úroveň detailu. Tato chyba může mít několik příčin:

1. Nedostatečné pochopení požadavků na DSP dokumentaci
2. Snaha ušetřit čas nebo náklady při zpracování dokumentace
3. Nedostatek zkušeností projektanta

Pro řešení tohoto problému je důležité:

• Důkladně se seznámit s požadavky vyhlášky č. 499/2006 Sb. o dokumentaci staveb
• Využívat kontrolní seznamy pro ověření úplnosti dokumentace
• Konzultovat projekt s kolegy nebo zkušenějšími projektanty
• Investovat dostatek času do detailního zpracování všech částí dokumentace

Chybějící koordinace profesí

Další častou chybou je nedostatečná koordinace mezi jednotlivými profesemi podílejícími se na projektu. To může vést k:

• Kolizím mezi různými systémy (např. vzduchotechnika vs. rozvody vody)
• Neefektivnímu využití prostoru
• Problémům při realizaci stavby

Pro prevenci těchto problémů je vhodné:

1. Využívat BIM (Building Information Modeling) pro lepší vizualizaci a koordinaci
2. Pravidelně organizovat koordinační schůzky všech zapojených profesí
3. Implementovat systém sdílení a verzování dokumentace
4. Provádět kontroly kolizí pomocí specializovaného softwaru

Digitalizace a moderní trendy v DSP dokumentaci

S rychlým vývojem technologií se i oblast tvorby DSP dokumentace neustále modernizuje. Digitalizace přináší nové možnosti pro efektivnější a přesnější zpracování projektové dokumentace. Pojďme se podívat na dva klíčové trendy v této oblasti.

BIM v kontextu DSP

Building Information Modeling (BIM) představuje revoluci v tvorbě projektové dokumentace, včetně DSP. BIM není jen 3D modelování, ale komplexní proces vytváření a správy informací o stavbě po celou dobu jejího životního cyklu.

Přínosy BIM pro DSP dokumentaci:

1. Přesnější koordinace mezi profesemi
2. Automatická detekce kolizí
3. Snadnější generování výkresů a výkazů
4. Lepší vizualizace projektu pro klienty a úřady
5. Možnost simulací (energetické, statické, apod.)
6. Efektivnější správa změn v projektu

Implementace BIM do procesu tvorby DSP dokumentace může výrazně zvýšit kvalitu a přesnost dokumentace, což může vést k hladšímu průběhu stavebního řízení.

Cloudové nástroje pro spolupráci

Využití cloudových technologií přináší nové možnosti pro spolupráci při tvorbě DSP dokumentace. Tyto nástroje umožňují:

• Sdílení a současnou práci na dokumentech v reálném čase
• Verzování dokumentace s možností sledování změn
• Přístup k projektu odkudkoli a z jakéhokoli zařízení
• Lepší zabezpečení dat díky pokročilým systémům zálohování

Populární cloudové platformy pro spolupráci v oblasti stavebnictví zahrnují:

PlatformaHlavní funkce

Autodesk BIM 360	Správa projektů, sdílení modelů, kontrola kvality
PlanGrid	Správa výkresů, sledování problémů, reportování
Procore	Řízení projektů, správa dokumentů, finanční nástroje
Trimble Connect	Sdílení modelů, koordinace, sledování postupu prací

Tyto nástroje nejen usnadňují spolupráci mezi členy projektového týmu, ale také zlepšují komunikaci s klienty a úřady, což může významně urychlit proces schvalování DSP dokumentace.

Závěr

DSP dokumentace je klíčovým prvkem v procesu realizace stavebních projektů. Její kvalitní zpracování je zásadní pro úspěšné získání stavebního povolení a následnou bezproblémovou realizaci stavby. V tomto článku jsme se zaměřili na hlavní aspekty DSP dokumentace, včetně jejích základních prvků, procesu tvorby, právního rámce a moderních trendů.

Klíčové body, které je třeba mít na paměti:

1. DSP dokumentace se skládá z technické zprávy, výkresové dokumentace a dokladové části.
2. Proces tvorby zahrnuje sběr podkladů, zpracování technické části a koordinaci s dotčenými orgány.
3. Je nezbytné dodržovat relevantní právní předpisy a technické normy.
4. Častým chybám, jako je nedostatečná podrobnost a chybějící koordinace profesí, lze předcházet pečlivým plánováním a využitím moderních technologií.
5. Digitalizace, zejména implementace BIM a cloudových nástrojů, přináší nové možnosti pro efektivnější tvorbu a správu DSP
